Vivado reprorts => report_clock_networksVivado reprorts => report_clock_interaction

Синтаксис

report_clock_interaction [-delay_type <arg>] [-setup] [-hold] [-significant_digits <arg>] [-no_header] [-file <arg>] [-append] [-name <arg>] [-return_string] [-quiet]  [-verbose]

Возвращаемое значение

Нет

Категории

Report, Timing

Описание

Генерирование отчёта о пересечении тактовых сигналов и простых сигналов, которые лежат на пересечении тактовых доменов, для обнаружения потенциальных проблем таких как метастабильноть, не когерентность данных, потеря данных, а также для видимости путей, которые лежат на пересечении тактовых доменов. Команда требует открытого синтезированного или имплементированного проекта.

Примечание: по умолчанию команда выдаёт отчёт в TCL консоль или стандартное устройство ввода/вывода. Однако результаты также могут быть записаны в файл или возвращены в виде строки.

Аргументы

-delay_type <arg> - (опционально) Определяет тип задержки, для которой буде выполняться анализ. Допустимые значения min, max, min_max. По умолчанию установлено значение max.

-setup –(опционально) Проверка нарушений по времени установления. Аналогично –delay_type max.

-hold –(опционально) Проверка нарушений по времени удержания. Аналогично –delay_type min

Примечание: опции –setup и –hold могут быть использованы вместе, отчёт будет аналогичен –delay_type min_max

-significant_digits –(опционально) количество цифр после запятой, которое будет отображаться в отчёте. Допустимые значения от 0 до 3. Значение по умолчанию 2

-no_header –(опционально) Не формировать заголовок отчёта.

-file <arg> - (опционально) Записать отчёт в файл. Если файл существует, он будет перезаписан или же информация будет добавлена в файл, если использована опция –append

Примечание: если путь не указан в имени файла, то файл будет записан в текущую рабочую директорию или в директорию, из которой запущена среда.

-append – (опционально) добавить выходные данные команды в файл, вместо того, что бы его перезаписать.

Примечание: опция –append может быть использована только с опцией ‑file

-name <arg> - (опционально) задаёт имя отчёта и отображает отчёт в графическом интерфейсе. Если отчёт c таким именем уже сформирован, то он будет закрыт, а новый будет отображён.

-return_string – (опционально) Сформировать выход команды в TCL строку, вместо того, что бы отобразить её в стандартном устройстве ввода/вывода. TCL строка может быть определена как переменная и в последующем обработана.

-quiet – (опционально) Команда выполняется в «тихом» режиме, сообщения команды не отображаются. Команда возвращает TCL_OK независимо от каких-либо ошибок её выполнения.

Примечание: Если ошибка обнаружена в командной строке при вводе команды, то ошибка будет отображена. Не отображается ошибки, которые появляются во время выполнения команды.

-verbose – (опционально) Временное переопределение ограничений на количество выводимых сообщений команды.

Примечание: количество выводимых сообщений может регулироваться с помощью команды set_msg_config.

!ВАЖНО!: отчёт будет сформирован корректно только в том случае, если Vivado будет "видеть" все тактовые сигналы Вашего проекта. Если по каким-то причинам имеются Unconstrained или Undefined тактовые сигналы, отчёт будет некорректным, и в нем будет отсутствовать информация о пересечениях соответствующих тактовых доменов. Убедиться в том, что все тактовые сигналы "обозначены" для Vivado можно запустив команду report_clock_network.

Примеры

Рассмотрим модуль, у которого имеется три тактовых сигнала (домена) iClock_1, iClock_2 и iClock_3:

entity top is
    port (
        iClock_1 : in STD_LOGIC;
        iClock_2 : in STD_LOGIC;
        iClock_3 : in STD_LOGIC;
        iData_1: in STD_LOGIC;
        iData_2: in STD_LOGIC;
        oOut : out STD_LOGIC
    );
end top;

C частотами 100МГц, 200МГц и 300МГц соответственно:

create_clock -period 10.000 -name iClock_1 -waveform {0.000 5.000} [get_ports iClock_1]
create_clock -period 5.000 -name iClock_2 -waveform {0.000 2.500} [get_ports iClock_2]
create_clock -period 3.000 -name iClock_3 -waveform {0.000 1.500} [get_ports iClock_3]

Предположим, что между тактовыми доменами есть пересечение через промежуточный сигнал. Код, реализующий эти условия:

achitecture rtl of top is
    signal data_1 : std_logic;
    signal data_2 : std_logic;
begin
    process(iClock_1)
    begin
        if rising_edge(iClock_1) then
            data_1 <= iData_1;
        end if;
    end process;

    process(iClock_2)
    begin
        if rising_edge(iClock_2) then
            data_2 <= iData_2;
        end if;
    end process;

    process(iClock_3)
    begin
        if rising_edge(iClock_3) then
            data_3 <= iData_3;
        end if;
    end process;
end rtl;

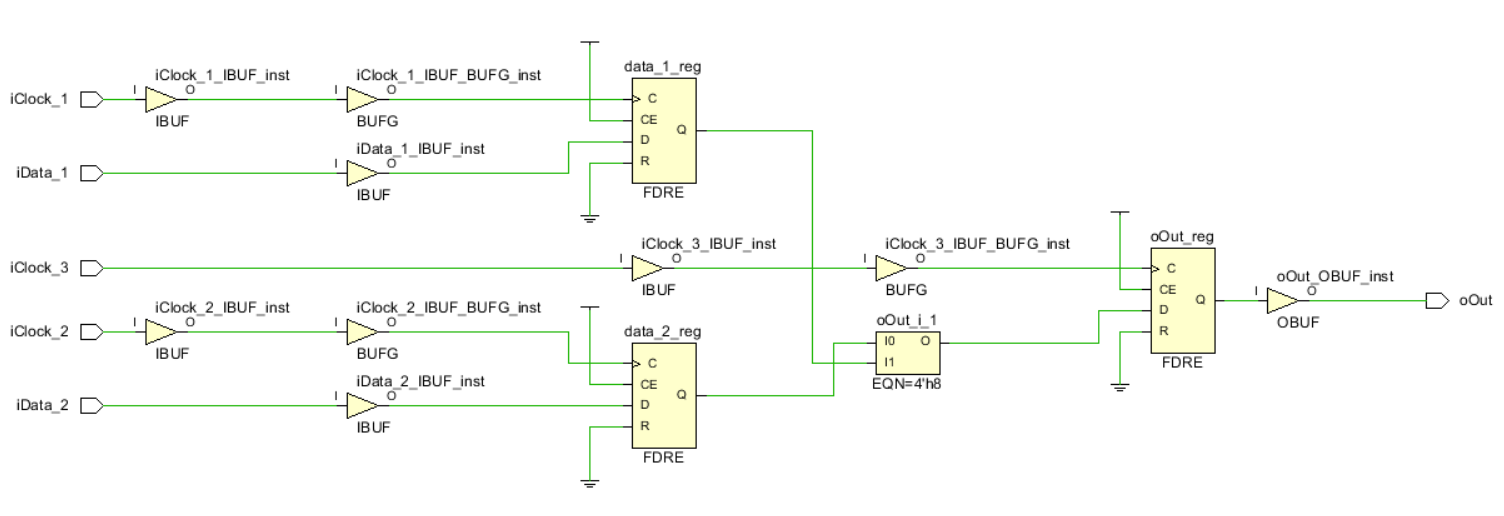

1. Выполним синтез. Netlist выглядит следующим образом

1. Запустим report_clock_interaction:

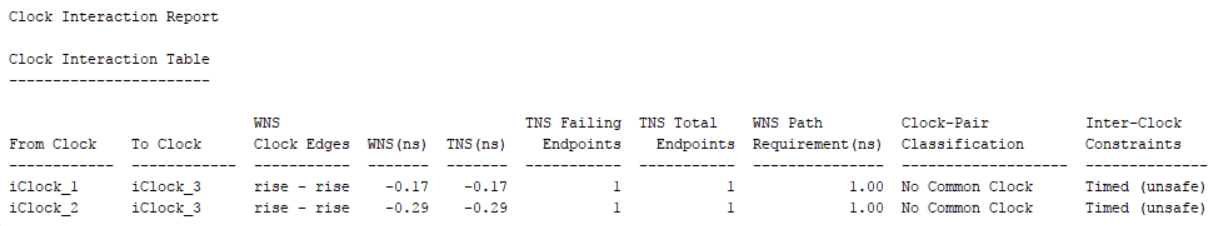

Как видим из отчёта, у нас имеется два пересечения между iClock_1 и iClock_3, iClock_2 и iClock_3. Последняя графа говорит нам о типе, к которому может принадлежать пересечение тактовых доменов. В данном случае требуются дополнительные ограничения на соответствующие пути и тактовые группы.

Как правило, пересечение тактовых доменов тема довольно обширная и требует применение целого ряда ограничений на соответствующие пути и тактовые группы (см. UG906 Design Analysis and Closure Techniques).

1. Отчёт может быть отображён в виде цветовой матрицы пересечений. Чтобы это сделать необходимо выполнить команду с опцией –name:

   report_clock_interaction -name Interaction_Report

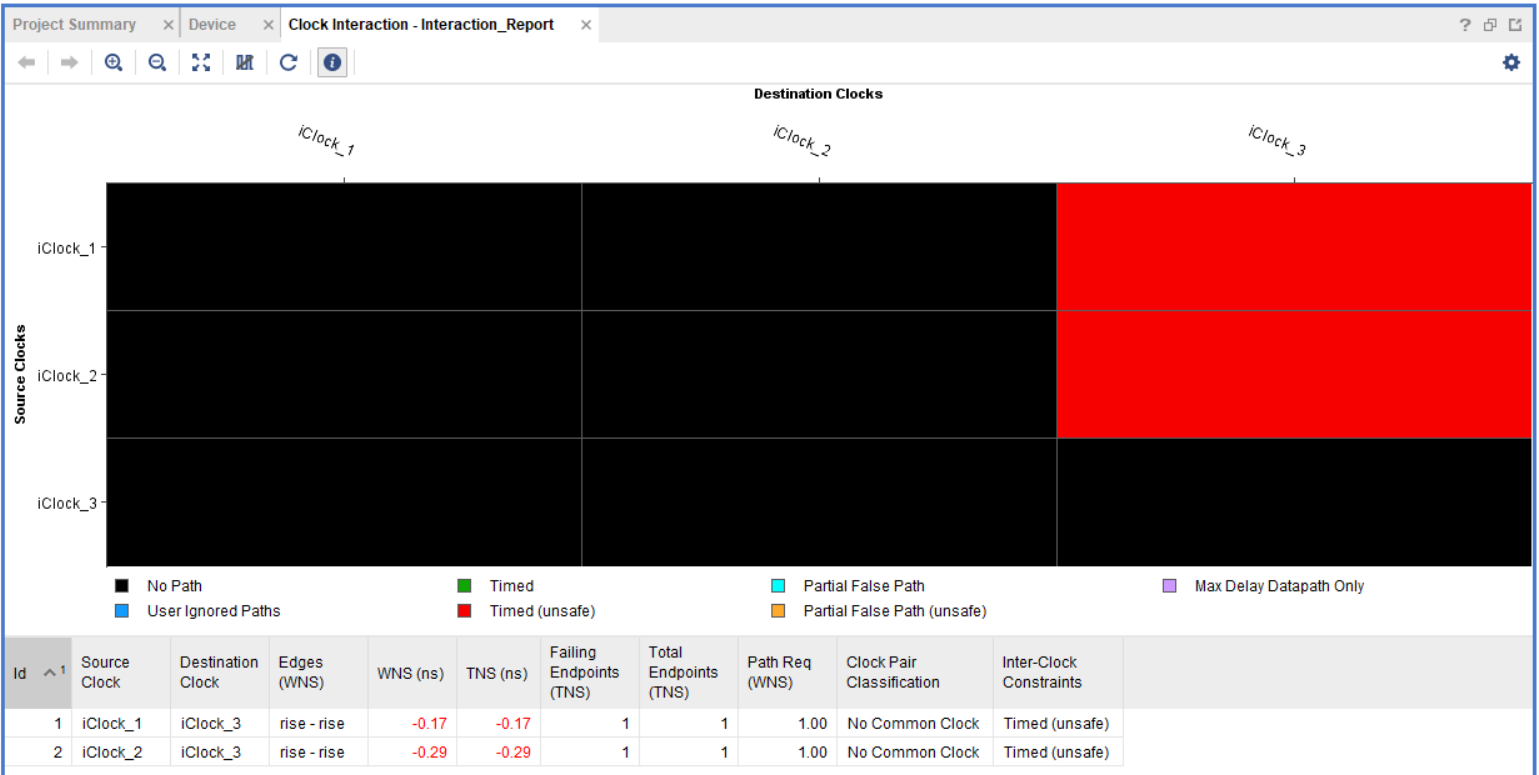

Vivado будет сформирован графический отчёт:

В таком виде отчёт более наглядно показывает имеющиеся пересечения и их характеристики.

1. Для сохранения отчёта в отдельный файл, воспользуемся опцией ‑file:

   report_clock_interaction -file\ "report_interactions_between_clock_domains.txt"


   Содержимое отчёта в текстовом файле аналогично тому, что выводится в консоль.

Чтобы узнать текущий каталог для сохранения по умолчанию, воспользуйтесь командой pwd

1. Для компактного вывода отчёта, не задержащего заголовок справочной информации VIvado воспользуемся опцией –no_header:

   report_clock_interaction -no_header


2. Для вывода более полной информации, включающей анализ по hold и setup воспользуемся опцией –delay_type с ключом min_max:

   report_clock_interaction -no_header -delay_type min_max –name report_2

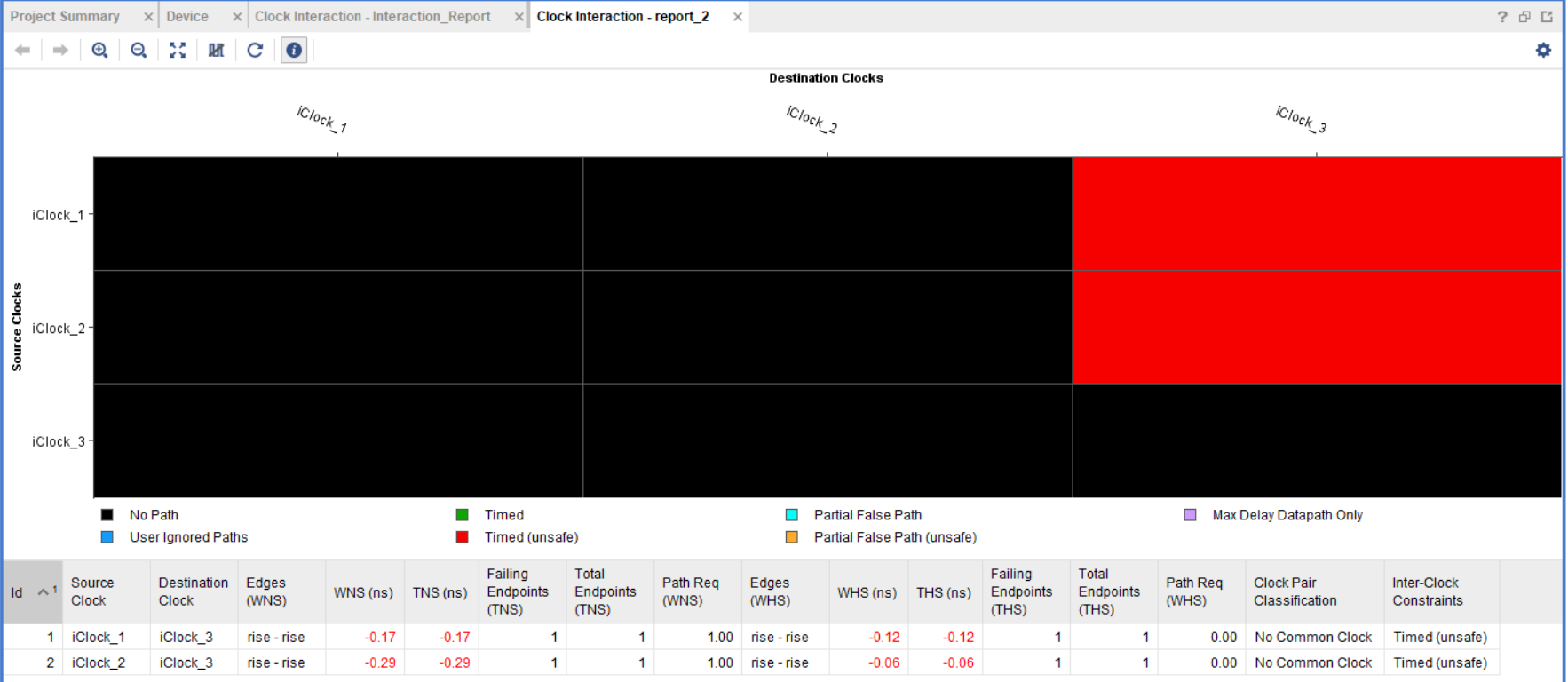

   В отчёт будет добавлена соответствующая информация:

Также посмотрите:

• create_clock
• create_generated_clock
• report_clocks
• set_delay_model
• set_speed_grade

Литература

UG835 Vivado Design Suite Tcl Command Reference Guide

UG906 Design Analysis and Closure Techniques
