Vivado reprorts => `report_clocks`¶

Синтаксис¶

report_clocks [-file <arg>] [-append] [-return_string] [-quiet] [-verbose] [<clocks>]

Возвращаемое значение¶

Нет

Категории¶

теги: #Report, #Timing

Описание¶

Возвращает таблицу, показывающую все тактовые сигналы в проекте, включая тактовые сигналы различных типов: propagated, generated, auto‑generated, virtual, inverted в текущем открытом синтезированном или имплементированном проекте. Более детальную информацию о каждом тактовом сигнале проекта можно получить командой report_clock_utilization.

Примечание: по умолчанию команда выдаёт отчёт в TCL консоль или стандартное устройство ввода/вывода. Однако результаты также могут быть записаны в файл или возвращены в виде строки.

Аргументы

-file <arg> - (опционально) Записать отчёт в файл. Если файл существует, он будет перезаписан или же информация будет добавлена в файл, если использована опция –append

Примечание: если путь не указан в имени файла, то файл будет записан в текущую рабочую директорию или в директорию, из которой запущена среда.

-append – (опционально) добавить выходные данные команды в файл, вместо того, что бы его перезаписать.

Примечание: опция –append может быть использована только с опцией ‑file

-return_string – (опционально) Сформировать выход команды в TCL строку, вместо того, что бы отобразить её в стандартном устройстве ввода/вывода. TCL строка может быть определена как переменная и в последующем обработана.

-quiet – (опционально) Команда выполняется в «тихом» режиме, сообщения команды не отображаются. Команда возвращает TCL_OK независимо от каких-либо ошибок её выполнения.

Примечание: Если ошибка обнаружена в командной строке при вводе команды, то ошибка будет отображена. Не отображается ошибки, которые появляются во время выполнения команды.

-verbose – (опционально) Временное переопределение ограничений на количество выводимых сообщений команды.

Примечание: количество выводимых сообщений может регулироваться с помощью команды set_msg_config.

<clocks> - (опционально) Вывод отчёта ля тактовых сигналов, соответствующих шаблону. По умолчанию шаблон состоит из подстановочного символа *, который позволяет вывести все тактовые сигналы проекта. Может быть указан более чем один тактовый сигнал.

Примеры¶

Рассмотрим модуль, у которого имеется два тактовых сигнала iClock_1 и iClock_2:

entity top is
  port (
    iClock_1 : in std_logic;
    iClock_2 : in std_logic;
    iData_1 : in std_logic;
    iData_2 : in std_logic;
    oOut_1 : out std_logic;
    oOut_2 : out std_logic
  );
end top;

Код архитектуры, реализующий два триггера по одному на каждый тактовый сигнал:

process(iClock_1)
begin
    if rising_edge(iClock_1) then
        oOut_1 <= iData_1;
    end if;
end process;

process(iClock_2)
begin
    if rising_edge(iClock_2) then
        oOut_2 <= iData_2;
    end if;
end process;

Предположим, что параметры определены только для тактового сигнала iClock_1, а сигнал iClock_2 не имеет каких либо параметров.

create_clock -period 10.000 -name iClock_1 -waveform {0.000 5.000} [get_ports iClock_1]

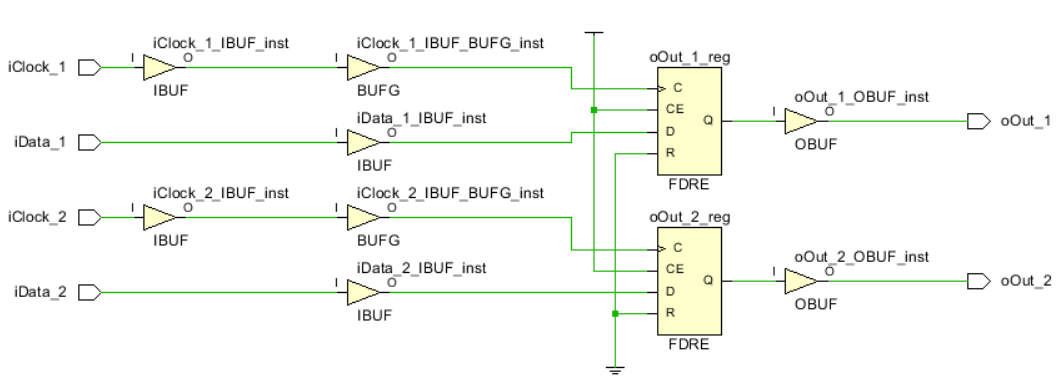

Выполним синтез. Netlist выглядит следующим образом

Запустим report_clocks:

Clock Report

Atributes
P: Propagated
G: Generated
A: Auto-derived
R: Renamed
V: Virtual
I: Inverted
S: Pin phase shifted with Latency mode

Clock       Period(ns)  Waveform(ns)    Arrtibutes  Sources
iClock_1    10.000      {0.000 5.000}   P           {iClock_1}

Как вы видите, отчёт report_clock выдаёт только сведения о тех тактовых сигналах, которые имеют соответствующие ограничения. Не определённые тактовые сигналы undefined в этом отчёте не отображаются.

Примечание: узнать какие сигналы являются undefined или Unconstrained можно с помощью команды report_clock_networks

Unconstrained Clocks
-------------------

Clock iClock_2 (endpoints: 1 clock, 0 nonclock)
Port iClock_2

Следующая команда возвращает имя, период, временную диаграмму и источник тактовых сигналов в текущем проекте и записывает выход команды в файл:

report_clocks –file {report_clocks.txt}

Содержимое отчёта в текстовом файле  аналогично тому, что выводится в консоль.

Следующий пример возвращает отчёт для тактовых сигналов, которые содержат символы Clock в имени (чувствительно к регистру букв):

report_clocks *Clock*

Также посмотрите:

create_clock
create_generated_clock
report_clock_utilization

Литература¶

UG835 Vivado Design Suite Tcl Command Reference Guide
