Скрипт Net2axis

Аннотация

При разработке устройств на FPGA часто возникает необходимость симуляции сетевого трафика. Избавиться от столь рутинной процедуры вам поможет скрипт Net2axis.

Описание работы

Данный скрипт позволяет генерировать AXI-Stream пакеты из файлов *.pcap (packet capture). Файлы pcap можно получить захватив сетевой трафик например с помощью Wireshark/tcpdump либо воспользовавшись конструктором пакетов PackEth. Для запуска Net2axis необходим Python 2.7.X и Scapy 2.X. Работа скрипта сводится к двум этапам:

1. Файл .pcap при помощи net2axis.py конвертируется в .dat;
2. Полученный файл подключается к AXI-Stream генератору net2axis_master.v.

Демонстрация работы

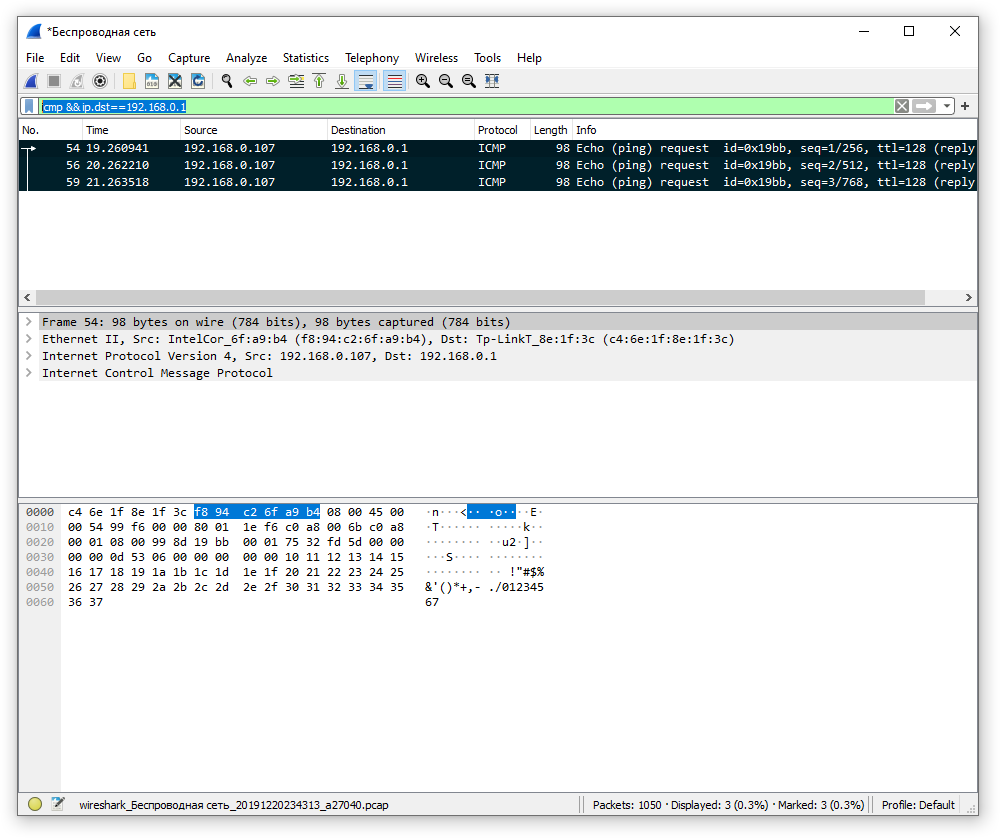

Чтобы продемонстрировать работу скрипта захватим несколько пакетов ping(протокол ICMP). Запускаем Wireshark и выбираем активный сетевой интерфейс в меню Capture -> Options, затем жмем Start. Во время процедуры захвата пакетов я отправил несколько ping-запросов к моему роутеру, после чего остановил Wireshark выполнив команду Capture -> Stop. Чтобы из всех захваченных пакетов отобразить только интересующие нас ICMP я задал фильтр следующего содержания:

icmp && ip.dst==192.168.0.1

Экспортируем отфильтрованные пакеты в файл ping.pcap, для этого в меню File выбираем Export Specified Packets.

Теперь можно запустить скрипт Net2axis. Сейчас в моем распоряжении ноутбук с Windows 10 и установка scapy предвещает танцы с бубном, поэтому я воспользовался эмулятором Ubuntu 18.04 из Microsoft Store. Сразу после установки эмулятора открываем проводник, переходим в директорию, в которую ранее сохранили файл ping.pcap и с зажатым shift вызываем контекстное меню.

В появившемся окне терминала, выполняем серию команд для установки scapy:

sudo apt-get update
sudo apt-get install python-scapy

Клонируем репозиторий Net2axis:

git clone https://github.com/lucasbrasilino/net2axis

Конвертируем ping.pcap в ping.dat:

mv ping.pcap ./net2axis/tool
cd ./net2axis/tool
python net2axis.py -w 64 -i 100 -d 100 ping.pcap

Рассмотрим параметры скрипта:

• -w ширина axi-stream;
• -i задержка в тактах с момента снятия сигнала сброса до передачи первого пакета;
• -d задержка в тактах между последующими пакетами;

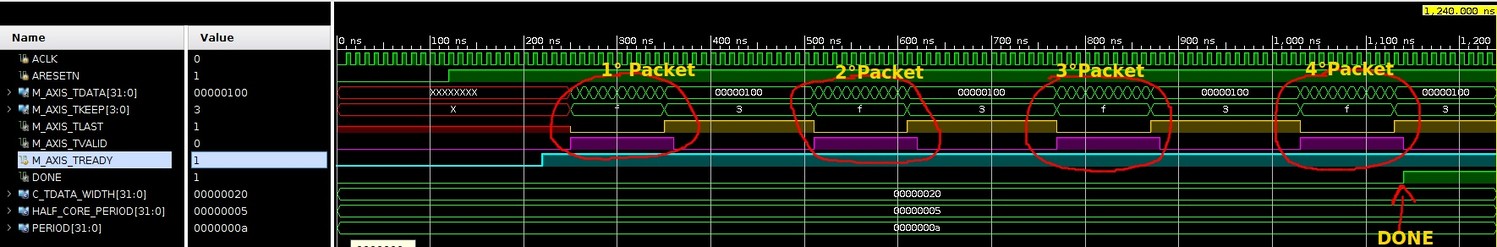

В директории /tool появился файл ping.dat, который можно использовать при симуляции. Обзорный тестбенч находится в директории sim, сам генератор пакетов расположен в директории hdl. После запуска симуляции я получил такую временную диаграмму:

Расширяем функционал

Пока писал этот текст возникла идея реализовать скрипт с обратным функционалом(axi-stream -> *.pcap). Первым делом добавим в симуляцию блок, который будет сохранять каждый принятый пакет в виде новой hex-строки. У меня получился такой код:

    integer fdesc, i;

    initial begin
        forever begin
            fdesc = $fopen("outp.txt","a");
            while(!(M_AXIS_TREADY && M_AXIS_TVALID && M_AXIS_TLAST)) begin
                @(posedge ACLK) begin
                    if (M_AXIS_TREADY && M_AXIS_TVALID) begin
                        for (i = 0; i < 8; i=i+1) begin
                            if (M_AXIS_TKEEP[i]) $fwrite(fdesc,"%h", M_AXIS_TDATA[i*8+:8]);
                        end
                        if (M_AXIS_TREADY && M_AXIS_TVALID && M_AXIS_TLAST) begin
                            $fwrite(fdesc,"\n");
                            $fclose(fdesc);
                        end
                    end
                end
            end
            wait(!(M_AXIS_TREADY && M_AXIS_TVALID && M_AXIS_TLAST));
        end
    end

Теперь дело за малым - реализовать python-скрипт, который будет конвертировать полученный текстовый файл в формат *.pcap:

from scapy.all import *

text_dump = open('outp.txt', 'r')

for i in text_dump:
    hex_str = i.split('\r\n')[0]
    current_packet = Ether(hex_bytes(hex_str))
    wrpcap('outp.pcap', current_packet, append=True)

Сохраняем скрипт в файл axis2net.py, размещаем его в одной директории с файлом outp.txt и запускаем командой:

python axis2net.py

После запуска должен появиться файл outp.pcap, который отлично открывается при помощи Wireshark. Я использовал всё ту же scapy, на удивление эта библиотека оказалась простой и функциональной. На хабре есть хорошая статья про данную библиотеку - рекомендую ознакомиться. На этой ноте завершаю свой обзор, благодарю за внимание!

P.S. Хочу обратиться к сообществу FPGA-Systems. На просторах сети много достойных проектов, о которых знают не все. Если вы нашли что-то полезное - напишите небольшой обзор, думаю многие будут благодарны.
